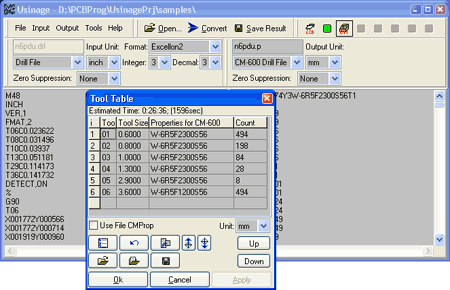

Usinage File Converter
Программа Usinage File Converter предназначена для перевода управляющих файлов обработки печатных плат из одного формата в другой. Представлены средства для редактирования таблицы инструментов.

Поддерживаются следующие форматы*:
Для чтения:
- Excelon2 (сверление и фрезерование)
- СМ-600 (сверление и фрезерование)
- Gerber (преобразование полигонов в фрезерование)
Для записи:
- Excelon2 (сверление и фрезерование)
- СМ-600 (сверление и фрезерование)
- HPGL (фрезерование)
- Mape (сверление и фрезерование)
*По желанию заказчика и предоставлении документации возможно поддержка форматов данных для любых станков (например КД-46, СФ-4 и др.)
Usinage File Converter позволяет:
- Переводить файлы обработки из одного формата в другой
- Автоматически назначать режимы сверления и фрезерования
- Отдельно загружать и сохранять таблицу инструментов
- Автоматизировать и упростить процесс подготовки файлов обработки
- Предварительно просматривать файлы обработки
- Производить простейшие преобразования файлов обработки (поворот и смещение начала координат)
- Генерировать файлы засверливания участков в начале пути фрезы.

Демо версия программы Usinage File Converter: usinage.rar 355 кБ
Подробнее >>
Rou to HPGL
Программа Rou2HPGL предназначена для перевода файлов фрезеровки из формата Excellon2 в формат HPGL.
Поддерживает коммнды линий, дуг, окружностей и панелизации. Может запускаться из коммандной строки.
Rou2HPGL On-line HELP
P-CAD to CAM350 Tool
Программа предназначена для автоматизации действий при трансляции файлов из P-CAD 4.5/8.5 в CAM350.
Основная сложность трансляции заключается в том, что при записи, а затем и чтении файла в формате PDIF, теряется или меняется информация о пинах, т.е. о переходных и установочных отверстиях и контактных площадках.
Использование этой программы предполагает, что трансляция производится следующим методом:
- Получение файла PDIF (*.pdf) из файла P-CAD (*.pcb).
- Получение файлов DRILL (*.drl) из файла P-CAD для отверстий и для контактных площадок. Для этого редактируется таблица инструментов, в первом случае в нее вносятся диаметры отверстий, во втором размеры контактных площадок.
- Импорт полученных файлов (pcbName.pdf; pcbNamA.drl; pcbNameD.drl) в программе CAM350.
- Дальнейшая обработка.
Проводится автоматизация первых двух пунктов. Автоматизация достигается автоматическим созданием файлов таблиц инструментов и исполняемого файла (или Bath File), выполняющего основную работу.
Скачать программу: p2cTool.rar 252 кБ
P-CAD Tool Table Converter
Небольшая прграмма для перевода таблиц инструментов для pcdrill из ASCI формата, используемого в P-CAD 8.5, в двоичный формат, используемый в P-CAD 4.5.
Программа работает из командной строки
Скачать программу: TblConv.rar 14.3 кБ
P-CAD To CAM Converter
На сегодня проблема экcпорта из PCAD 4.5/8.5 в формат Gerber решается конвертированием файла в формат PDIF (при отсутствии файлов апертур). Затем этот файл импортируется в программу подготовки ПП к производству CAM350, которая позволяет создавать Gerber файлы. При этом возникают определенные сложности с импортом текста и полигонамов, связанные с ограничениями PDIF формата. В результате процесс конвертации одной платы в среднем занимает полтора-два часа.
Программа PСAD2CAM решает проблемы передачи файлов из PCAD 4.5/8.5 в САМ350.
Последовательность действий:
- Проект из оболочки PCAD экспортируется в *.plt файл.
- Программа PСAD2CAM читает бинарный plt файл и генерирует текст эквивалентного скрипта для CAM350.
- Сгенерированный скрипт запускается в CAM350 и «прорисовывает» плату.
Программа читает файлы из Pcad 4.5 и распространяется бесплатно.
Скачать программу: pcad2cam.rar 360 кБ
Подробнее >>
Bitmap To Gerber Converter
Небольшая программа, позволяющая преобразовывать стандартный 2х битный bmp в Gerber RS274X.
Горизонтальные последовательности черных пикселов преобразовываются в линию заданной ширины, квадратной апертуры. Программа является свободно распространяемой.
Скачать программу: bmp2gbr.rar 320 кБ
Макросы для CAM350
- drl2dtd.scr
Этот макрос предназначен для генерации файла режима (dtd) Bungard, из файла программы сверления
- RoundDrill.scr
Округление диаметров отверстий в таблице инструментов (tool table) в CAM350 до первого знака (необходимо при импорте файлов в дюймовой системе).
- DrillReNumber.scr
Назначение номеров инструментов согласно их диаметрам. Необходимо при использовании единых файлов режимов (dtd) Bungard CCD.
- Файлы единых режимов Bungard CCD
Таблицы подач и частот вращений шпинделя для сверления и фрезерования различным типом инструмента; файлы автоматически загружаются, избавляя оператора от рутинного ввода режимов.
- PreExport.scr
Макрос для комплексной пост-подготовки платы к экспорту в файлы обработки, включающий следующие операции:
- AutoRep.scr
Автоматическое добавление реперных знаков в технологическом поле платы.
- MirrLayer.scr
Макрос для получения зеркльных слоев.
- AddFrame.scr
Макрос для добавления технологических полей, определения размера заготовки и маркировки слоев.
- offset.scr
Макрос для назначения 0 заготовки в соответствии с 0 станка и добавления технологических полей. Использование этого макроса исключает операцию Offset при установке заготовки на станке.
Все эти макросы могут работать и без PreExport.scr.
- rotorig.scr
Макрос для поворота заготовки на 90° и установки 0 в левый нижний угол.
- scale.scr
Макрос для масштабирования платы и соответсвующих декодов ПП.
- meundr.scr
Макрос для построения тестовой структуры, необходимой для оценки разрешающей способности тех процесса.
- rep.scr
Макрос для добавления реперного знака.
- PreImport.scr
Макрос, позволяющий автоматизировать часть операций при импорте файлов из PCAD 4.5/8.5, при использовании программы P-CAD to CAM350 Tool.
Возможно предоставление программ (макросов) для генерации файла фрезерования при выполнении прототипов плат оконтуриванием.
